華岐螺旋鋼管深度解析
1. 華岐螺旋鋼管基礎信息

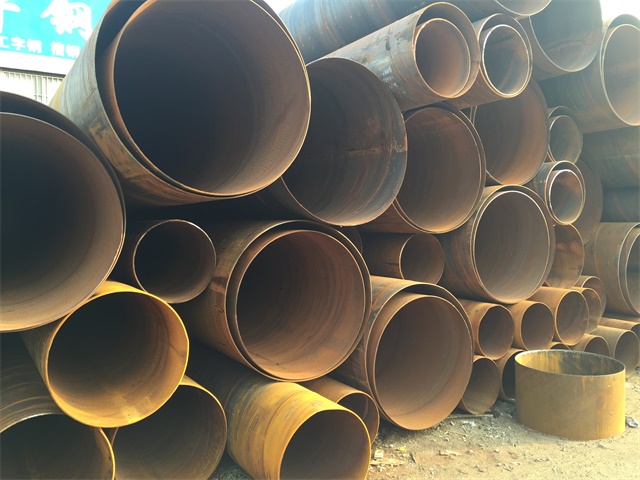

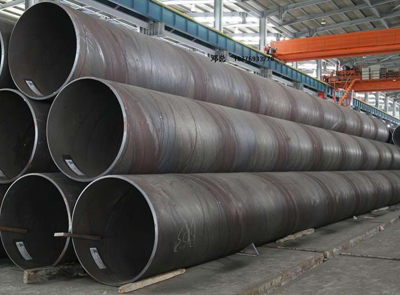

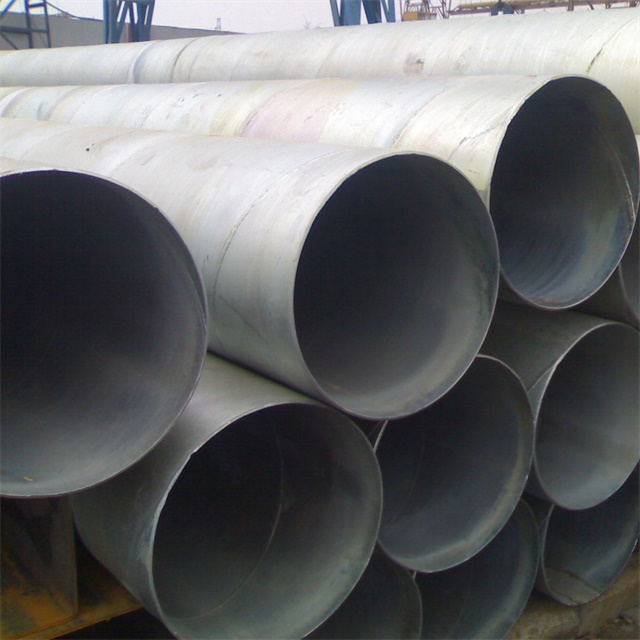

華岐螺旋鋼管（又稱螺旋縫埋弧焊鋼管）是滄州華岐管業有限公司的核心產品，采用雙面埋弧焊工藝生產，廣泛應用于長輸管線、市政工程、橋梁樁基及大型結構支撐領域。其核心優勢在于高強度、大口徑、低成本，尤其適合地質條件復雜或長距離輸送場景。
(1) 規格參數表（GB/T 9711-2017標準）
| 公稱直徑（DN） | 外徑范圍 | 壁厚范圍 | 常用鋼級 | 最大長度 | 典型應用場景 |
|---|---|---|---|---|---|
| DN400（16″） | 406.4-426 | 6.0-12.7 | Q235B、L245 | 12 | 市政給排水、農業灌溉 |
| DN600（24″） | 610 | 7.1-16.0 | Q355B、L360 | 12.5 | 石油天然氣輸送、跨河管線 |
| DN800（32″） | 813 | 8.0-20.6 | X52、X60 | 13 | 大型橋梁樁基、深基坑支護 |
| DN1200（48″） | 1219 | 10.0-25.4 | X65、X70 | 14 | 西氣東輸、南水北調主干線 |
鋼級說明：
Q235B/Q355B：國內標準碳鋼，屈服強度235/355MPa，適用于低壓場景；
L245/L360/X52-X70：API 5L標準管線鋼，數字代表最小屈服強度（如X52為52ksi≈358MPa），適用于高壓、長輸管線。
(2) 生產工藝特點
成型方式：熱軋鋼帶經螺旋卷板機彎曲成管，焊縫呈螺旋狀（角度通常為50°-75°）；
焊接技術：
內焊+外焊雙面埋弧焊，焊縫熔深≥60%壁厚；
在線超聲波探傷（UT）檢測焊縫質量，缺陷檢出率≥99%；
防腐處理：
3PE防腐層（厚度≥2.5mm）：環氧粉末底層+膠粘劑中間層+聚乙烯外層，耐腐蝕壽命≥30年；
FBE單層熔結環氧（厚度≥400μm）：適用于高溫環境（≤110℃）。
3. 性能優勢與行業應用
(1) 性能優勢
| 優勢項 | 技術說明 | 量化指標 |
|---|---|---|
| 高強度 | 螺旋焊縫承受軸向拉力能力較直縫管高15%-20% | 相同直徑下，可減薄壁厚10%而不降低承載力 |
| 大口徑低成本 | 單卷鋼帶可生產12m長鋼管，減少接頭數量 | DN1200鋼管成本較直縫管低20%-30% |
| 適應復雜地質 | 螺旋焊縫可分散應力集中，抗地質沉降能力強 | 允許軸向變形量≥15mm/m（直縫管≤8mm/m） |
(2) 典型應用場景
長輸管線工程：
案例：西氣東輸三線（中衛-貴陽段）采用華岐X70級螺旋鋼管（DN1219×22mm），輸送壓力12MPa，年輸氣量300億m3；
優勢：單根鋼管長度12m，減少現場焊接接頭60%，工期縮短40%。
橋梁樁基工程：
案例：港珠澳大橋非通航孔橋樁基采用華岐Q355B螺旋鋼管（DN800×16mm），入土深度85m，單樁承載力2.8萬噸；
優勢：螺旋焊縫增強樁身抗彎性能，抗疲勞壽命≥200萬次。
市政給排水：
案例：雄安新區啟動區綜合管廊采用華岐3PE防腐螺旋鋼管（DN600×10mm），設計壽命50年；
優勢：3PE防腐層耐化學腐蝕，陰極保護電流密度≤0.1μA/cm2。
4. 質量控制與驗收標準
(1) 關鍵檢測項目
| 檢測項 | 檢測方法 | 合格標準 |
|---|---|---|
| 焊縫質量 | 100%超聲波探傷（UT）+ 20%射線探傷（RT） | 無裂紋、未熔合、氣孔等缺陷 |
| 靜水壓試驗 | 軸向加壓至1.5倍設計壓力，保壓5分鐘 | 無滲漏、無永久變形 |
| 防腐層厚度 | 磁性測厚儀隨機測5點 | 3PE層≥2.5mm，F(xiàn)BE層≥400μm |
| 彎曲試驗 | 按GB/T 244標準，彎曲180° | 焊縫無開裂，防腐層無脫落 |
(2) 驗收文件要求
質量證明書：包含鋼級、規格、焊縫檢測報告、防腐層檢測數據；
第三方檢測報告：需由CMA/CNAS認證機構出具，涵蓋化學成分、力學性能、無損檢測結果；
追溯碼：每根鋼管噴涂唯一二維碼，可查詢生產批次、檢測數據、物流信息。
5. 選型指南與成本分析
(1) 選型關鍵參數
工作壓力：
低壓（≤4MPa）：選Q235B/L245鋼級，壁厚≥6mm；
高壓（>4MPa）：選X52-X70鋼級，壁厚≥10mm。
輸送介質：
淡水/污水：3PE防腐層；
含硫原油：需添加抗H?S腐蝕涂層（如環氧煤瀝青）。
地質條件：
軟土地基：選高鋼級（Q355B/X60）以減少沉降；
巖石地層：需增加壁厚（如DN800管壁厚≥18mm）。
(2) 成本對比（以DN800×12mm為例）
| 管材類型 | 材料成本（元/噸） | 加工費（元/噸） | 防腐費（元/m2） | 綜合單價（元/米） | 優勢場景 |
|---|---|---|---|---|---|
| 華岐螺旋鋼管 | 4,200 | 1,800 | 65 | 1,250 | 長輸管線、大口徑工程 |
| 直縫埋弧焊管 | 4,500 | 2,200 | 70 | 1,500 | 小口徑、高精度需求 |
| 無縫鋼管 | 5,800 | - | 80 | 2,100 | 高壓、高溫工況 |
成本優勢：華岐螺旋鋼管較直縫管低16.7%，較無縫管低40.5%，適合大規模工程。
6. 常見問題與解決方案
(1) 焊縫開裂風險
原因：焊接電流不穩定、鋼帶邊緣未對齊；
解決方案：
采用林肯DC-1000埋弧焊機，電流波動≤±2%；
增加鋼帶銑邊工序，邊緣平行度≤0.5mm。
(2) 防腐層脫落
原因：鋼管表面除銹不徹底（Sa2.5級未達標）、涂裝環境濕度＞85%；
解決方案：
使用八拋頭拋丸機，表面粗糙度達40-75μm；
防腐車間配備除濕機，控制濕度≤75%。
(3) 運輸變形
原因：單根鋼管長度超12m，吊裝點間距不合理；
解決方案：
采用框架式集裝箱運輸，鋼管間加墊木方；
吊裝時使用尼龍吊帶，避免劃傷防腐層。
7. 總結與推薦
核心優勢：華岐螺旋鋼管通過雙面埋弧焊+3PE防腐工藝，實現高強度、低成本、長壽命，尤其適合大口徑、長距離、復雜地質工程；
選型建議：
長輸管線：優先選X60/X70鋼級，壁厚≥14mm；
市政工程：可選Q235B+3PE防腐，降低成本；
橋梁樁基：需Q355B鋼級，壁厚≥16mm，并做樁端擴孔處理。
風險提示：需嚴格監控焊接質量與防腐層施工，避免因工藝缺陷導致泄漏或結構失效。
通過科學選型與規范施工，華岐螺旋鋼管可顯著降低工程全生命周期成本，同時保障安全可靠性。
